波纹管用途：
波纹管元件用于截止阀、节流阀、安全阀和疏水阀等阀门上，作为密封元件和敏感元件。截止阀、节流阀等阀门上的波纹管是作填料密封用的；疏水阀上的波纹管是作敏感元件用的（称为热膨胀式疏水阀）
波纹管的分类如下：
①按其用途，可分为密封性元件和敏感性元件两类；
②按其结构层次，可分为单层、双层和多层波纹管；
③按其加工方法，可分为整体成型和焊接成型波纹管；
④按其外环，可分为环形和螺旋形波纹管，阀门通用的是环形波纹管；
⑤按其组合，可分为单联和串联两种，串联波纹管是为了加大其行程。
⑥按其使用材料，可分为铜合金、不锈钢及塑料等几种。铜合金常用牌号有H80黄铜、QSn6.5-0.1锡磷青铜、QBe2铍青铜等，一般用于120℃一下的低压工况条件下，不锈钢常用的牌号有1Cr18Ni12Mo2Ti、00Cr18Ni10、00 Cr17Ni14Mo2等，用于介质温度小于450℃的工况条件、单层波纹管耐压能力最高可达0.2MPa；塑料波纹管一般用于常温、很低的压力条件下，在阀门上用的很少。金属波纹管拉伸位移只有压缩位移的三分之一，在使用波纹管时应引起注意；

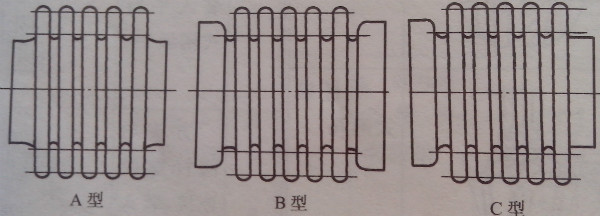

⑦按其两端连接方式，可分为A型、B型和C型，见下图：
波纹管和阀杆的连接采用短脉冲滚焊。
|
